CNC-100圆锯机 高速金属圆锯机

CNC-100   切割范围(mm)40-100mm切口长度(mm)10-3000主轴电机功率Kw11转速 r/min30-160进给速度1-18m/min(可调)切割方式剪刀式单次进料0-500mm尾料长度90mm+切断长度锯片规格D360*40*2.6定位孔尺寸D12.5*4*D90齿数54.60.72.80.100.120
咨询热线:
13280233833

产品详情

Product Details



CNC-100型金属圆锯机

一、  设备主要组成:

CNC-100全自动高速金属圆锯机为我公司生产的常规性机床,主要由机床床身、动力头部分、进给系统、夹紧装置、自动送料、承料机架、液压系统、电气系统、喷雾冷却系统、锯片自动润滑系统、锯片清扫装置等部分组成。

1.1机床床身:床身主体由优质高强度。具有整体钢性好、强度高、耐冲击、变形小的特点,能大大提高机床铸(焊)建的整体钢性和机床锯切稳定性。

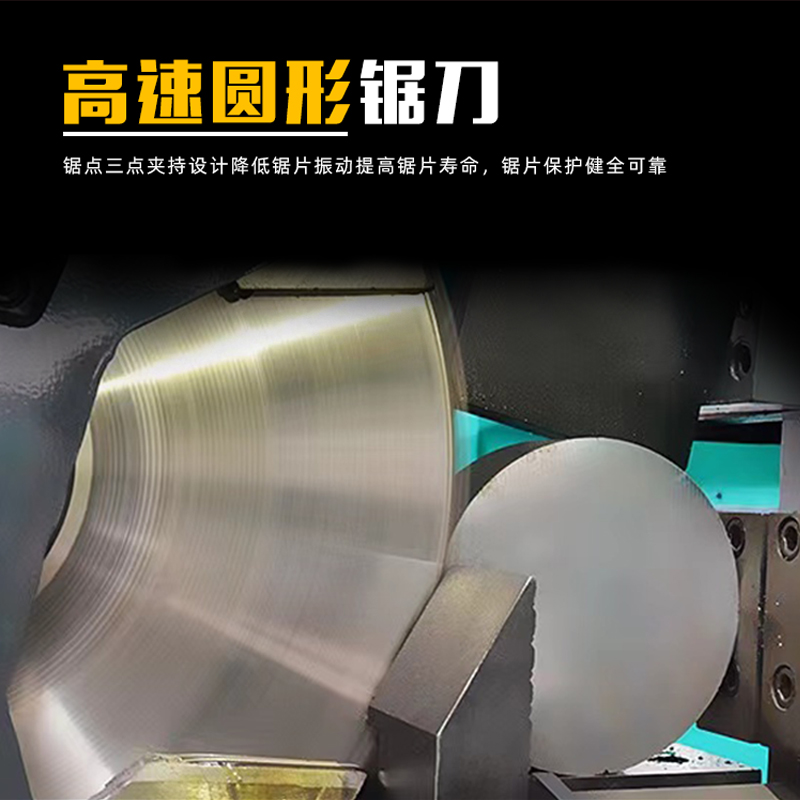

1.2动力头部分:齿轮箱体采用优质高强度特殊材料整体铸造而成,强度高、耐冲击。高性能齿轮材料制成的传动齿轮经过特殊热处理和精密的磨削,同时采用齿轮消隙机构实现零间隙传动,保证传动平稳和锯片平均使用寿命,传动效率高。全部轴承采用进口高精、高强度的轴承,使整个齿轮箱运转噪声小、平稳、传动性能可靠。特有的锯片保护系统减少锯片的振颤、偏摆,使锯片的使用寿命得到更大的提高,锯切的精度得到可靠保证。

1.3进给系统:由伺服电机驱动滚珠丝杆带动锯刀箱进行强力进给,将被夹压的工件高精度快速切断。

1.4夹紧装置:由水平与垂直两组的夹紧装置组成。两套装置可同时夹紧和松开,保证锯切过程的平稳性。

1.5自动送料、承料机架、拨料机构自动送料采用交流伺服控制高精度滚珠丝杆的方式,使送料的精度得到可靠保证。承料机架用于成排摆放待切原材料,长度可根据客户需要选配。拨料机构通过拨料油缸的动作,把一根棒材拨送至自动送料钳口,最终实现自动送料,大大降低工人的劳动强度,同时降低锯切辅助时间。

1.6液压系统:由油箱、集中块、液压泵、液压元件、执行元件等组成,全部采用台湾

知名品牌的液压件,故障率低,性能可靠、稳定可靠地实现各种程序动作。

1 8电器系统:由电器柜、触摸屏、按纽、PLC、电机、驱动器、变频器、接触器、继电器、热交换器、开关和辅助元件等组成。机床可实现全过程数控,既除承料机架成排摆放是手动外,从自动拨料开始到锯切完成,包括料头、料尾处理均由锯切线自动完成。自动化程度高,各种安全保护装置能保证锯切线全过程的安全平稳运转。

1.9喷雾冷却系统:本系统采用环保切削油进行精确计量的微量润滑方式。精心设计的喷嘴向锯齿喷涂高效切削油,,以减少切削热的产生,高效切削油,进行润滑,既可以提高生产效率,降低生产成本,防止环境污染,同时还可以提高切口质量,延长锯片使用寿命。

2.0高效排屑装置:加装链板式排屑机,采用PLC控制,可靠输送和排出各种切屑,轻小切屑也不易粘,输送效率高,安全可靠。

2.1其他:

(一)本机外观颜色可满足不同客户要求。

(二)我公司还可为特殊要求的客户“量身定尺”并不断改进。客户满意是本公司的一贯追求。

二、主要部件产地:

名称品牌及规格产地
齿轮箱DG-100自主研发
主电机大同台湾
轴承SKF瑞典
滚珠丝杆TBI台湾
液压泵安颂台湾
液压站电机群策台湾
电磁阀油研台湾
触摸屏威纶台湾
变频器台达台湾
PLC三菱日本
伺服电机三菱日本
磁粉制动器TJ台湾



三、主要技术参数:
CNC

3.1设备型号:CNC-100

3.2CNC-100全自动高速金属圆锯机主要技术参数表:

项目单位规格
硬质合金圆锯片mmΦ360X2.6X60(72/80/120)
锯切范围mm圆Φ50-Φ100  方50-80
一次送料长度mm5-800(超长可自动多次送料 也可定做)
丝杆送料精度mm±0.05/500
锯料面对轴线垂直度mm≤0.10/100
夹紧方式
水平垂直夹压
锯片转速rpm30—200(变频无级)
每齿进给量mm0.02—0.15(可调)
进给速度mm/s1—15(可调)
送料速度m/min8—12(可调)

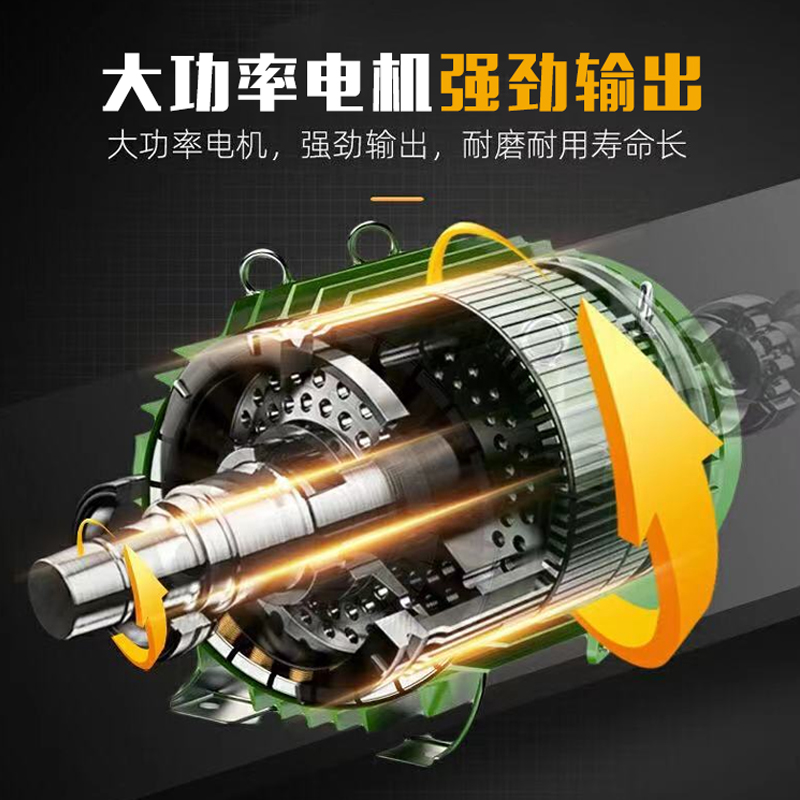

电机功率Kw11/4P/6P
液压系统压力Mpa6
送料驱动Kw1.5(交流伺服电机 滚珠丝杆)
锯切进刀驱动Kw2.0(交流伺服电机 滚珠丝杆)
冷却
油雾润滑冷却
液压油箱容格90L
压缩空气bar4-6
排屑方式
自动链板排屑机
外型尺寸(主机+料架)mm长*宽*高6600X2100X2000
净重(主机+料架)kg4000



制造、检验标准及主要精度:

4.1制造、检验标准

1)该设备符合JB/T3364.2—3—1999圆锯床《精度》《技术条件》JB/T3866.2-1999《圆锯床主轴端连接尺寸》JB16454—1996《锯床安全防护技术要求》等国家行业标准。

2)该设备中的所有使用计量单位均符合SI国际标准。

4.2圆锯机主要几何精度标准(单位:mm)

1)圆锯机主轴锯片法兰部分端向跳动≤0.02

2)圆锯机主轴锯片法兰部分径向跳动≤0.02

4.3圆锯机工作精度(按标准试件切削)

1)锯断面与工作轴心线垂直度误差≤0.2/100

2)锯断件端面对其素线的垂直度≤0.2/100

3)锯断片长度的重复精度≤±0.05

4.4我公司生产的CNC-100全自动高速金属圆锯机的主要精度均达到和部分超过以上国家标准。

五、CNC-100全自动高速金属圆锯机产能及刀具消耗成本计算:

5.1以客护提出的常切规格材料55#钢材 Φ60圆棒为例进行计算:

类别全自动圆锯机
原材料成品尺寸:mmΦ60X6000
材质:45#
下料尺寸:mmΦ80X100
原材料交货状态:按国家标准
选用锯切锯床类型:CNC-100型
锯切方式一次一件
锯片规格:mmTCT: Φ360x2.6
每齿进给量:mm0.04-0.08
进给速度:mm/s1—12(可调)选用5mm/s直径Φ60需12秒
夹紧与松开时间:(s)1.5
送料速度:m/min8—12(可调)选用8m/min则100长约需1秒
其它辅助时间(s)
单件锯切所需总时间:(s)送料1秒+夹紧松开1.5秒+锯切12秒=14.5秒



每班(8小时)可锯切件数60/14.5*60*8≈1986
每班(8小时)耗费冷却液:kg0.5
冷却液单价:元/kg30
锯切一次切削液所耗成本:元30*0.8/1745≈0.013
完成同产量所需带锯床数量:5台
一件刀具锯切面积:㎡约50-60个平方(中间修磨一次)
单件成品截面积:㎡0.005
一件刀具成本:元/件600+150=750
一件刀具可锯切成品总数:50-60(左右)/0.0050≈20000
锯切一次刀具所耗成本:元750/20000≈0.0375
锯切一次刀具和冷却液所耗成本:元0.013+0.0375≈0.055
每班每人可操作机床数量:5台以上



5.2通过以上产能综合分析计算得出以下结论:

序号机床类型CNC-100圆锯机
1自动化程度水平全自动
2定长精度±0.05
3切断面垂直度≤0.10/100
4切断面表面粗糙度1.6
5完成同产量占用场地范围
6切削工具成本成本低,装卸容易
7切削效率
8综合评比在大批量生产前提下,高速圆锯机为绝对首选类型



8.1设备整机质保一年,设备出现质量问题一年以内免费上门维修。(本公司售后维修部24小时在线服务)

8.2设备出保后出现故障问题需本公司派售后维修人员现场维修,公司收取基本服务费用如需更更换配件,公司收取相应零部件的成本费用。

  为更好地确保您的商品安全,我们将提供专业、环保、方便、高效的包装服务。

公司型材剪刀式圆锯机CNC-70/CNC-100/CNC-150/CNC-200/CNC-300用于切割多种碳钢、不锈钢、合金。
